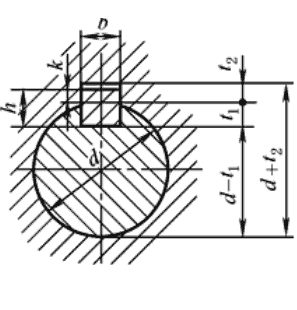

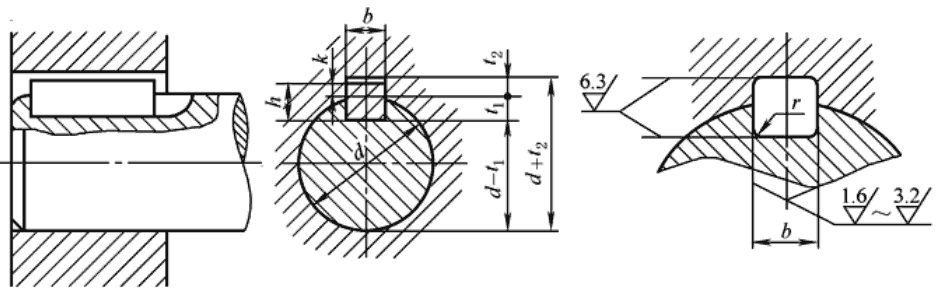

平键键槽的尺寸与公差(GB/T 1095—2003)

轴的公称

直径

d

键尺寸

b×h

键                  槽

宽     度    b

深     度

半  径

r

基本

尺寸

极    限    偏    差

轴t₁

毂t₂

松连接

正常连接

紧密连接

基本

尺寸

极限

偏差

基本

尺寸

极限

偏差

轴H9

毂D10

轴N9

毂JS9

轴和毂P9

最小

最大

6~8

2×2

2

+0.025

0

+0.060

+0.020

-0.004

-0.029

±0.0125

-0.006

-0.031

1.2

+0.1

0

1.0

+0.1

0

0.08

0.16

＞8~10

3×3

3

1.8

1.4

＞10~12

4×4

4

+0.030

0

+0.078

+0.030

0

-0.030

±0.015

-0.012

-0.042

2.5

1.8

＞12~17

5×5

5

3.0

2.3

0.16

0.25

＞17~22

6×6

6

3.5

2.8

＞22~30

8×7

8

+0.036

0

+0.098

+0.040

0

-0.036

±0.018

-0.015

-0.051

4.0

+0.2

0

3.3

+0.2

0

＞30~38

10×8

10

5.0

3.3

0.25

0.40

＞38~44

12×8

12

+0.043

0

+0.120

+0.050

0

-0.043

±0.0215

-0.018

-0.061

5.0

3.3

＞44~50

14×9

14

5.5

3.8

＞50~58

16×10

16

6.0

4.3

＞58~65

18×11

18

7.0

4.4

＞65~75

20×12

20

+0.052

0

+0.149

+0.065

0

-0.052

±0.026

-0.022

-0.074

7.5

4.9

0.40

0.60

＞75~85

22×14

22

9.0

5.4

＞85~95

25×14

25

9.0

5.4

＞95~110

28×16

28

10.0

6.4

＞110~130

32×18

32

+0.062

0

+0.180

+0.080

0

-0.062

±0.031

-0.026

-0.088

11.0

7.4

＞130~150

36×20

36

12.0

+0.3

0

8.4

+0.3

0

0.70

1.00

＞150~170

40×22

40

13.0

9.4

＞170~200

45×25

45

15.0

10.4

＞200~230

50×28

50

17.0

11.4

＞230~260

56×32

56

+0.074

0

+0.220

+0.100

0

-0.074

±0.037

-0.032

-0.106

20.0

12.4

1.20

1.60

＞260~290

63×32

63

20.0

12.4

＞290~330

70×36

70

22.0

14.4

＞330~380

80×40

80

25.0

15.4

2.00

2.50

＞380~440

90×45

90

+0.087

0

+0.260

+0.120

0

-0.087

±0.0435

-0.037

-0.124

28.0

17.4

＞440~500

100×50

100

31.0

19.4

注：1.导向平键的轴槽与轮毂槽用较松键连接的公差。

2.除轴伸外，在保证传递所需转矩条件下，允许采用较小截面的键，但t₁和t₂的数值必要时应重新计算，使键侧与轮毂槽接触高度各为h/2。

3.平键轴槽的长度公差用H14。

4.键槽的对称度公差：为便于装配，轴槽及轮毂槽对轴及轮毂轴心的对称度公差根据不同要求，一般可按GB/T 1184—1996中附表对称度公差7~9级选取。键槽(轴槽及轮毂槽)的对称度公差的公称尺寸是指键宽b。

5.表中(d-t₁)和(d+t₂)两组组合尺寸的极限偏差按相应的t₁和t₂的极限偏差选取，但(d-t₁)的极限偏差值应取负号。

6.表中“轴的公称直径d”是沿用旧标准(1979年)的数据，仅供设计者初选时参考，然后根据工况验算确定键的规格。
